Produktbeschreibung

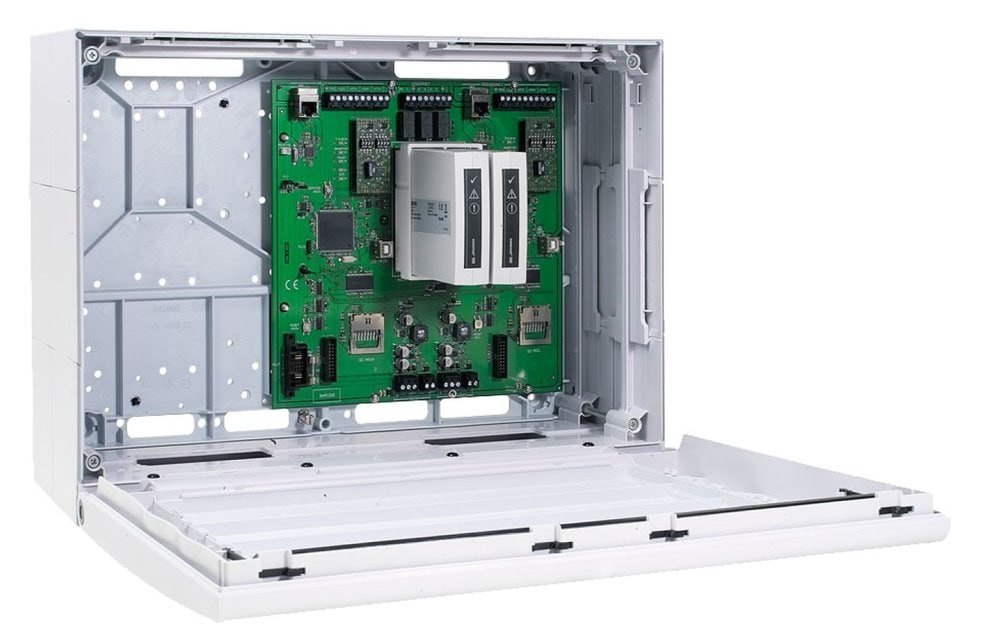

Esser 784853 Serial essernet Interface redundant (SEI2red) 500 kBd

Das serielle essernet-Interface redundant (SEI2red) verbindet ESSER Brandmelderzentralen mit Managementsystemen oder anderen essernet-Subnetzwerken. Bis zu 31 Geräte @ 500 kBd (SEI1, SEI2, BMZ FlexES Control) können nach den bekannten Netzwerkregeln konfiguriert werden, d. h. max. 10 SEI2 + 21 BMZ @ 500 kBd (Backbone) und bis zu 300 Panels in zehn Subnetzen (jedes mit max.30Panels /und einem SEI2/SEI2red - 31 essernet nodes). Gesamtsystem = 321 Zentralen (Backbone und Subnetze).Die SEI2 des Backbone müssen als Sub-Zentralen konfiguriert werden. Zusammen mit den bis zu 10 Subnetzen wird ein hierarchisches System gebildet, welches Statusmeldungen vom Subnetz an den Backbone und Befehle vom Backbone an das Subnetz sendet. Befehle für Primärleitungen (vom Backbone zum Subnetz) müssen je nach System mit Befehlsfiltern gesperrt werden. Statusmeldungen (Nachrichten) im Backbone, die an den Router gesendet werden, müssen ebenfalls mit Filtern blockiert werden.Die Übertragung von Statusmeldungen und Befehlen von einem Subnetz zum anderen ist nicht möglich. Die Subnetze sind untergeordnet, und ihre Informationen werden an den übergeordneten Backbone gesendet. Im Backbone werden diese Informationen nach den bekannten Netzregeln ausgewertet, protokolliert und verknüpft.
Technische Daten
Abmessungen: B: 270 mm H: 221 mm T: 75 mm inkl.ehäuse
Betriebsspannung V: 10,5 - 30 V DC
Bus-System: Konventionell
Farbe: grau, ähnlich Pantone 538
Gehäuse: ABS, 10%lasfaserversteärkt, V-0
Gewicht: 0
IP-Schutzart: IP30
Lagertemperatur: -10 °C - 50 °C
Melder mit Sirene: Ja
Nennspannung: 12 V DC oder 24 V DC
Rel. Luftfeuchte: < 95 %
Schutzklasse: IP 30
Spannung: 12V, 24V
Stromaufnahme: ohne essernet-Modul : approx. 30 mA @ 12 V DC/ approx. 20 mA @ 24 V DC mit essernet-Modul : approx. 130 mA @ 12 V DC / approx. 70 mA @ 24 V DC
Umgebungstemperatur: -5 °C - 50 °C
